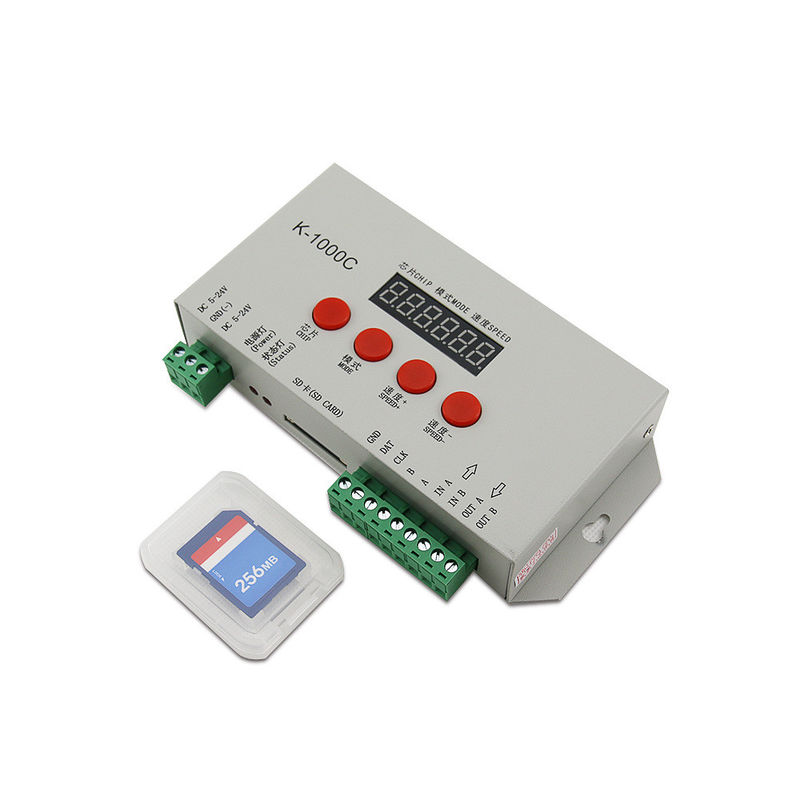

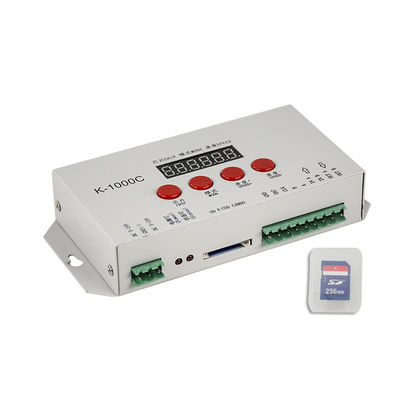

Lumière de bande de C.C 5V 24V WS2812B WS2811 de For de contrôleur de bande de pixel de K1000C LED

1. Cette carte d'écart-type de K-1000c a mené le contrôleur 2048 que les pixels est évolution de notre contrôleur classique de carte d'écart-type de T-1000s.

2. Ajoutez un affichage que les clients préfèrent davantage.

3. Améliorez les fonctions qui soutiennent la lampe de charge sont 4 pixels des canaux (RGBW), ont augmenté 485 TTL et la sortie de signal de 485 différentiels (DMX).

4. La puce de soutien de contrôleur peut fermer à clef l'appui IC dans le logiciel, ou ne pas fermer à clef l'appui IC dans le logiciel, choisir l'appui IC par le bouton de CHIP de contrôleur, plus flexible et commode.
5. vient avec une carte de l'écart-type 256MB a inclus. Cette carte d'écart-type de soutien 2GB de version que la vieille ne pourrait pas.

6. Pour l'éclairage IC de DMX, le contrôleur vient avec écrivent la fonction d'adresse ; En outre, avec l'utilisation 2016 de LedEdit-K V3.26 ou édition postérieure peut faire une clé écrire l'arrangement de fonction d'adresse.

7. K-1000C (version améliorée de T-1000S), contrôleur de pixel de la carte LED d'écart-type ; off-line ; Sortie de signal de SPI ; 2048 pixels commandés vient avec les effets d'essai étaient comme suit : 1 saut rouge, vert, bleu et noir ; 2 rouges, verts, bleus et noirs gradients ; 3 rouges, verts, bleus et disparaît.

Note : Pour copier des dossiers à la carte d'écart-type, vous devez d'abord composer à la carte d'écart-type. La carte d'écart-type doit être composée en tant que format de « FAT »

Contrôleur Introduction de T-1000C
contrôle de gamme de gris du niveau 1,32 level-65536, traitement gamma de correction de logiciel.
2, point de soutien divers, ligne et sources lumineuses de surface, soutiennent de diverses règles, traitement formé.
3, sortie gauche simple de contrôleur, peuvent prendre 1024 lumières.
4, contrôle en différé synchrone de cascade multiple, contenu de playback stocké dans la carte d'écart-type.
5, les magasins de T-1000C jusqu'à 16 dossiers, juste fichiers multiples de copie à la carte d'écart-type dans l'ordre.
6, les effets stockés dans la carte d'écart-type devraient être appelés dans l'ordre : 00_1.led, 01_1.led, 02_1.led.
7, compatible avec le fil simple et double IC, en reliant un fil simple IC au montage, il n'y a aucun besoin de relier la ligne d'horloge de CLK.
Note :

1. Quand le port de K-1000S est chargé avec 512 lampes, la vitesse de playback est jusqu'à 30 fps, quand le port est chargé avec plus de 512/1024 de lampes, le débit d'images diminue automatiquement avec le nombre de lampes.

2. Pour des IC commandant 32 niveaux de gris, le débit d'images est jusqu'à 30 fps quand le port individuel est commandé à moins de 1024. Le débit d'images peut être 30 fps pour un port simple à moins de 512 pixels pour 256 une gamme de gris de niveau IC.

Câblage des options
1. le contrôleur de T-1000C peut être employé en cascades multiples ;
2. le T-1000C est un résultat gauche simple et peut prendre aux pixels de 1024/2048 point ;
3. En commandant un fil simple IC simplement pour relier le DAT et la terre du contrôleur au DAT et la terre de l'appareil d'éclairage également. En commandant IC à deux fils il est suffisant de relier le DAT.CLK et la terre du contrôleur au DAT, au CLK et à la terre de l'appareil d'éclairage. 4.
4. En utilisant un signal différentiel (signal 485), les signaux de sortie A et B du contrôleur sont reliés à la ligne A (DAT+) et à la ligne B (DAT-) de l'appareil d'éclairage respectivement.
5. Quand la tension exigée par le contrôleur est identique que la tension exigée par l'appareil d'éclairage. Le contrôleur et l'appareil d'éclairage peuvent être reliés directement à la même alimentation d'énergie. Quand la tension exigée par le contrôleur et l'appareil d'éclairage sont différents, l'appareil d'éclairage et le contrôleur peuvent chacun être actionnés par une alimentation d'énergie distincte.

Caractéristiques du produit

Note :

1. K-1000C (version améliorée de T-1000S), contrôleur de pixel de la carte LED d'écart-type ; off-line ; Sortie de signal de SPI ; 2048 pixels ont commandé 512 lumières, la vitesse de playback de jusqu'à 30 cadres/sec, les plus de 512 lumières gauches, le débit d'images avec l'augmentation du nombre de lumières automatiquement réduites.

2.Strong vous recommandent pour relier la quantité menée de lumières de pixel pas plus de 1024 pixels par contrôleur de pixel de T1000s.

3. L'édition spéciale, quand vous faites l'affichage vidéo de LED, recommandent la quantité menée de pixels pas plus de 512 pixels.

Compatible avec l'éventail de jeux de puces accessibles de LED :

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-CZF
